組裝式體育場圍網的施工方案

最后更新時間:2023-01-10 09:42:53   作者:川森網欄   已經有0個人瀏覽并咨詢。

  一、場地確定

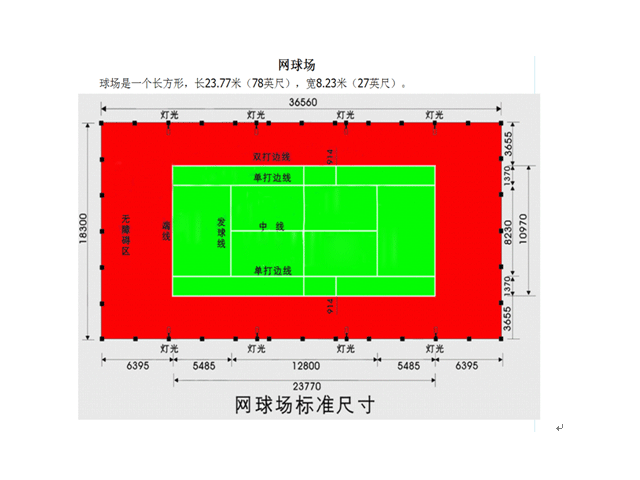

  由甲方提供圖紙確定該網球場為標準尺寸,因此網球場地整體呈一個長方形,標準尺寸是36560毫米(長)×18280毫米(寬),其中有效比賽場地尺寸是23770毫米(長)×10970毫米(寬)。其余空間為等候區域或者為緩沖區域,邊界處安裝體育場圍網,因此最終確定安裝體育場圍網尺寸為:36560mm×18280mm


  體育場圍網場地

  二、現場圍網安裝步驟

  場地情況:經甲方告知施工現場地面為硬化地面,因此經設計立柱安裝方式為法蘭盤、膨脹螺栓固定.具體施工步驟如下:

  1、放樣(確定網球場四個拐角位置)

  a、設站。

  在控制點上擺設儀器,對中整平。(圖紙中提供控制點坐標)

  設置測站參數,輸入測站坐標,儀器高。

  b、定向。

  望遠鏡瞄準后視方向。

  設置后視參數,輸入后視坐標

  完成后視后,可直接測量一下后視點坐標,作為校核。

  c、放樣。

  在菜單中(多數儀器在主菜單)選擇放樣功能

  輸入網球場拐角點的坐標,確認后儀器會顯示距離及角度參數。

  按顯示屏提示轉動望遠鏡,當水平角偏差為0時固定。

  指示跑棱鏡者走到視線方向,按儀器給出的距離,估計他應該去到的位置。

  測量一次。儀器會顯示距離的差值,一般負數表示往儀器方向移動,正數則往相反方向移動。

  再測量一次。重復這個步驟,知道距離差值符合要求為止。

  2、放線確定立柱位置以及打孔。

  在第一步中我們已經確定網球場四個拐點位置,利用兩點確定直線原理將網球場邊界畫出,并用墨斗彈線。


  體育場圍網立柱定位放線

  體育場圍網設計跨度為3米(特殊位置處除外),先安裝拐角處立柱,接下來讓立柱中心對準標記的拐角點,并用記號筆標記四個螺栓孔在地面中的位置,然后用配套螺栓的鉆頭打孔。

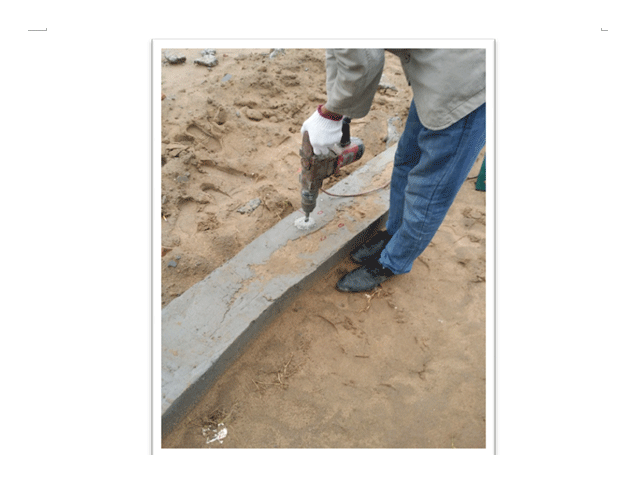

  體育場立柱打孔

  3、立柱安裝

  按照打好孔的位置將立柱擺正,一人扶穩立柱,另一人將膨脹螺栓楔進孔內,利用墊片進行調平,最后用扳手將螺母擰緊。(調整垂直度)按照上述步驟安裝第二根立柱。

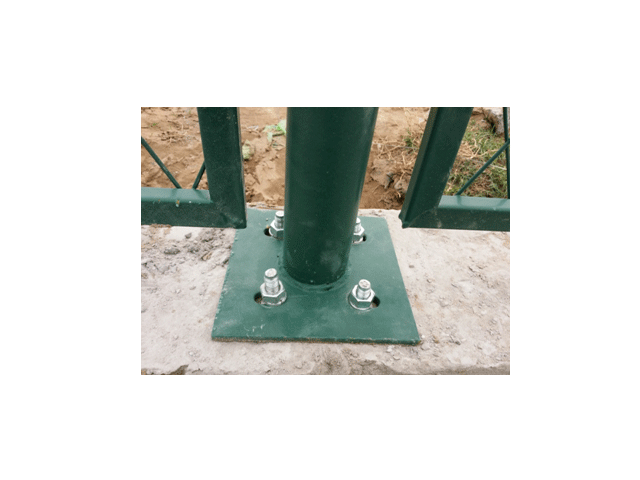

  體育場圍網立柱安裝

  4、橫桿與立柱連接

  立柱間上、下用兩根橫梁鋼管組合,利用抱卡、螺栓連成框架。

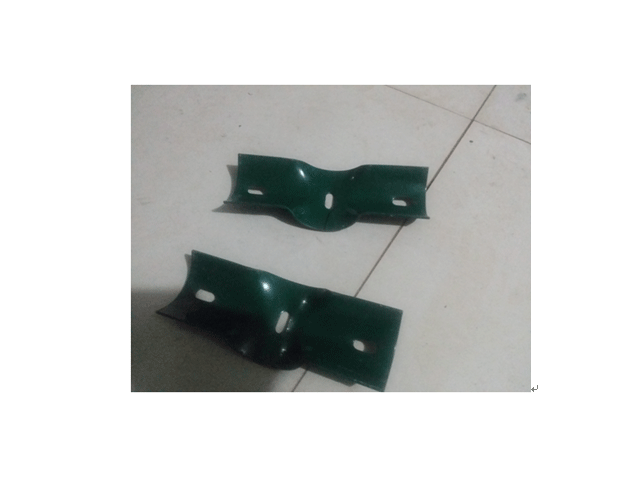

  圍網配件


  體育場圍網配件組裝

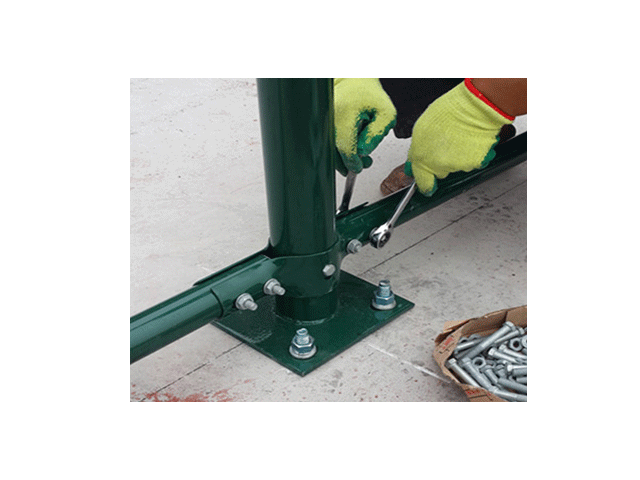

  橫梁與立柱通過抱卡、螺栓連接固定

  5、整體尺寸校正

  利用水平尺,吊錘測量立柱、橫梁的水平度、垂直度。

  6、掛網

  將勾花網平鋪開,一端穿入扁鐵,用自攻螺絲將網片一端先固定在立柱的外側,利用網片拉緊器將網片拉緊,在靠近第二根立柱的網孔中穿入第二根扁鐵,同樣利用自攻螺絲將扁鐵固定,重復上述步驟安裝第三根立柱。

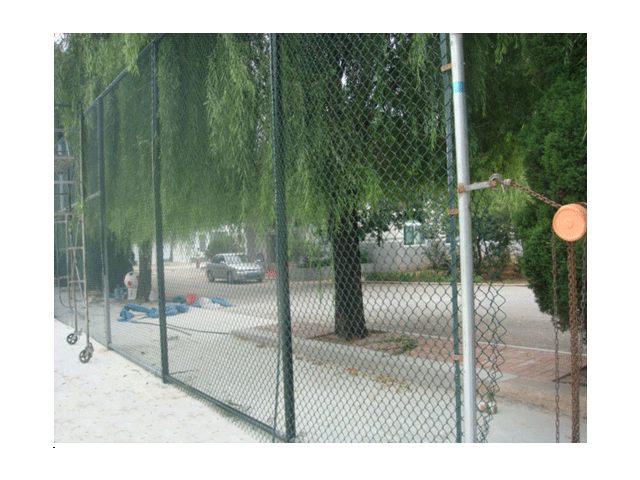

  拉緊器配合圍網安裝

  三、圍網整體校正

  體育場圍網整體安裝完成后,最后一次進行校正,對不垂直、不水平的立柱、橫梁、網片進行校正。所用工具為水平尺、靠尺、吊錘等。

  學校護欄網

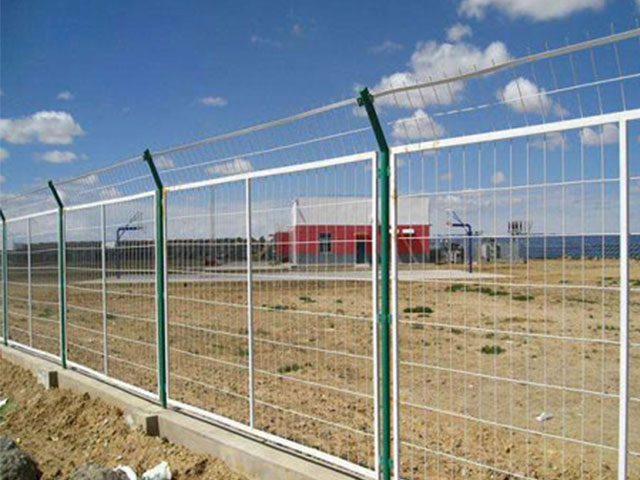

  光伏發電護欄網

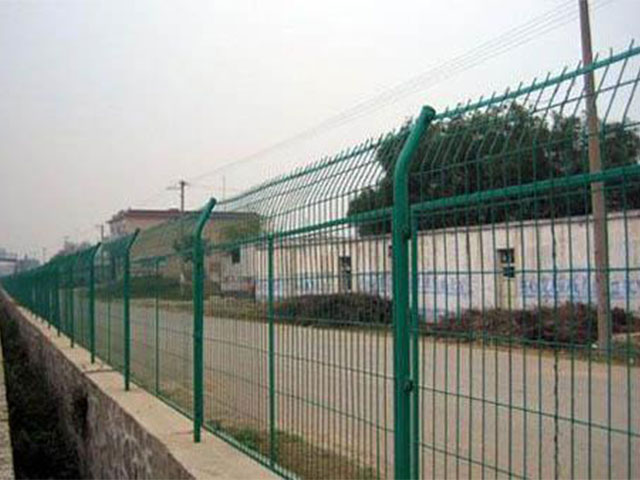

  公路隔離柵

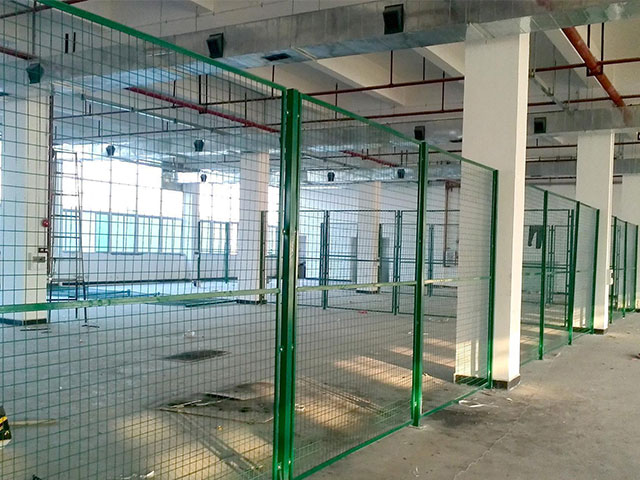

  車間隔離柵
